法兰球阀系列

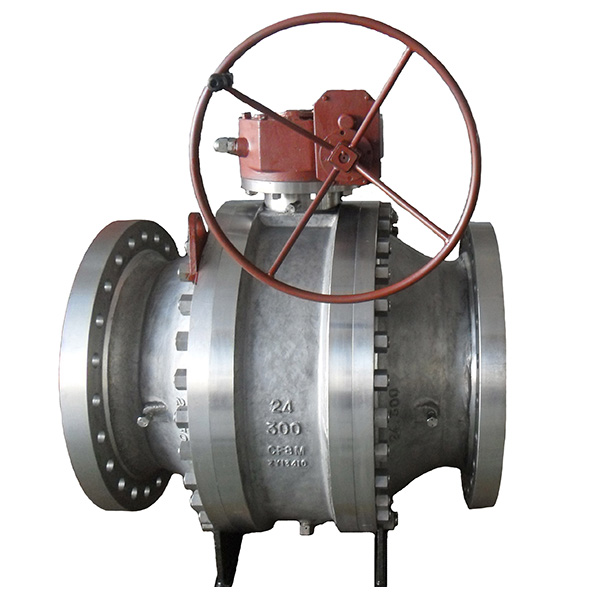

固定法兰球阀

Please call: 18066444555
产品描述
产品概述
球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。


特点
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开关 位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式,DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所。


设计标准 Design standards
设计制造规范:API 6D API 608
结构长度:ASME B16.10
法兰连接尺寸:ASME B16.5
试验与检验:API 6D API 598
Design and manufacturing specifications:
API 6D API 608
Structure length: ASME B16.10
Flange connection dimensions: ASME B16.5

Test and Inspection: API 6D API 598


性能规范 Specifications
公称压力:150,300,600,900LB
强度试验:3.0,7.5,15,22.5Mpa
密封试验:2.2,5.5,11,16.5Mpa
上密封试验:2.2,5.5,11,16.5Mpa
气密封试验:0.6Mpa
Nominal pressure: 150,300,600,900 LB
Strength test: PT3.0, 7.5,15,22.5 Mpa
Seal Test: 2.2,5.5,11,16.5 Mpa
The seal test: 2.2,5.5,11,16.5 Mpa
Gas seal test: 0.6Mpa
咨询

如果你有任何有关报价与合作的事项,请随时给我们发电子邮件18066444555@163.com或使用以下询盘表格。我们的销售代表将在24小时内联系您。感谢您对我们的产品感兴趣。

三通法兰球阀

三通法兰球阀

三通球阀可分为L形和T形,L形(Q44F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q45F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。

查看
高平台法兰球阀

高平台法兰球阀

远大生产的国标法兰球阀先进的阀座,聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。适用介质:水、气、油品、天然气和酸碱腐蚀性介质。高平台结构可直装驱动装置。

查看
高平台法兰球阀

高平台法兰球阀

远大生产的国标法兰球阀先进的阀座,聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。适用介质:水、气、油品、天然气和酸碱腐蚀性介质。高平台结构可直装驱动装置。

查看
国标法兰球阀

国标法兰球阀

锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。适用介质:水、气、油品、天然气和酸碱腐蚀性介质。高平台结构可直装驱动装置。

查看
